Tecido geotêxtil para drenagem

Definição do Produto

O geotêxtil de drenagem é um tecido polimérico permeável concebido para proporcionar filtração, separação e drenagem em obras de engenharia civil. Mantém a condutividade hidráulica, impede a migração de partículas do solo e protege as estruturas subterrâneas sob cargas estáticas e dinâmicas de longo prazo.

Parâmetros e especificações técnicas

• Matéria-prima:Polipropileno (PP) ou poliéster (PET)

• Peso unitário:100–800 g/m²

• Espessura a 2 kPa:0,8–6,5 mm

• Permeabilidade vertical:1×10⁻² a 1×10⁻¹ m/s

• Caudal de água transversal:100–300 L/m²·s

• Resistência à tracção na preensão:8–30 kN/m

• Alongamento à rotura:50–80%

• Resistência à perfuração CBR:1,5–7,0 kN

• Resistência UV:Retenção de resistência ≥70% após 500 h de exposição.

• Largura padrão do rolo:2–6 m (personalizável)

Estrutura e composição do material

• Fibras de polímero:PP/PET de alta tenacidade com finura de filamento controlada.

• Tipo de tecido:Não tecido perfurado com agulha ou tecido monofilamento.

• Orientação da fibra:Orientação aleatória ou estruturada para conferir resistência direcional.

• Mecanismo de ligação:Enredamento mecânico por meio de perfuração com agulha ou ligação térmica.

• Arquitetura Funcional:Camada de filtração + camada de transmissão de drenagem.

Processo de Fabrico

Etapas de engenharia

1. Secagem e fusão de polímeros com recurso a extrusoras de precisão.

2. Extrusão de fibras através de fieiras para criar filamentos contínuos.

3. Formação de teias utilizando sistemas de deposição aérea e sobreposição cruzada.

4. Perfuração com agulha para obter ligação mecânica e integridade estrutural.

5. Ligação térmica ou calandragem para estabilizar a espessura e a distribuição do tamanho dos poros.

6. Corte de arestas, laminação e inspeção dimensional automatizada.

7. Testes laboratoriais para determinar a resistência à tracção, a permeabilidade e a conformidade do tamanho dos poros.

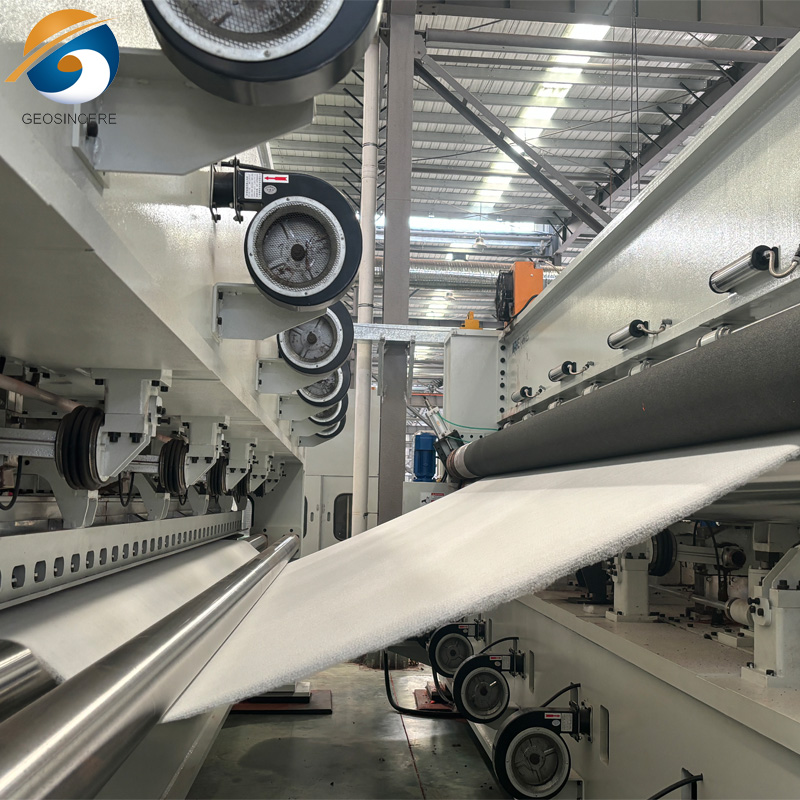

Principais equipamentos de produção

• Linha de fiação por extrusão

• Sistema de patch cruzado

• Máquina de perfuração por agulha

• Calandra de ligação térmica

• Sistema online de inspeção de peso/espessura

Controlos de Processo Críticos

• Distribuição uniforme das fibras para garantir um desempenho hidráulico estável.

• Densidade da agulha e profundidade de penetração para otimização da resistência.

• Estabilização térmica para melhorar a resistência à fluência e a estabilidade dimensional.

Comparação da indústria

Cenários de aplicação

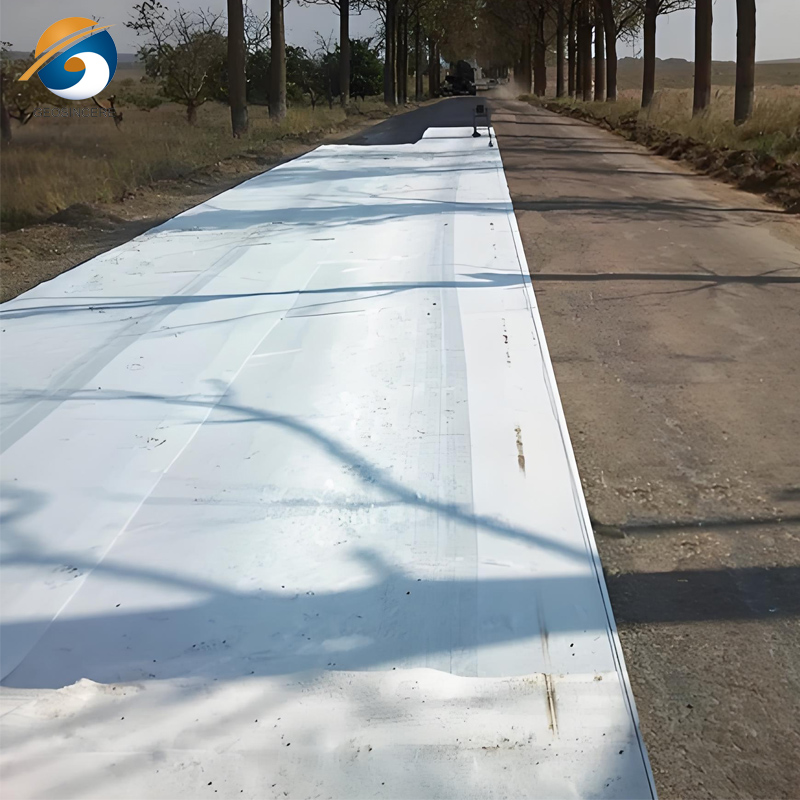

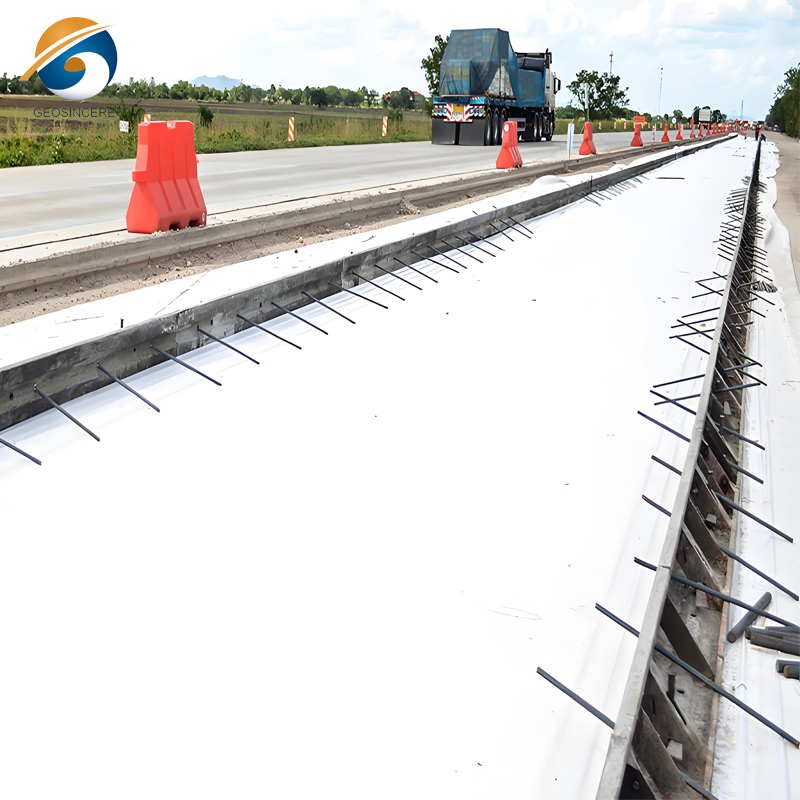

• Sistemas de drenagem subterrânea de autoestradas e estradas

• Filtragem e estabilização de balastro ferroviário

• Muro de contenção e drenagem de taludes

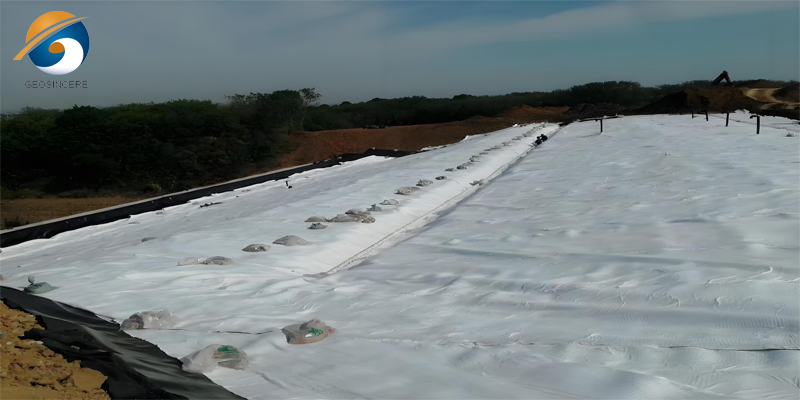

• camadas de recolha e proteção de lixiviados de aterro

• Drenagem de túneis e estruturas subterrâneas

• Engenharia de campos desportivos e paisagismo

• Proteção de condutas e fundações

Principais dificuldades e soluções de engenharia

• Entupimento do solo:A distribuição controlada do tamanho dos poros evita o entupimento a longo prazo.

• Taxa de drenagem insuficiente:A elevada transmissividade garante o escoamento ininterrupto da água.

• Danos na instalação:A elevada resistência à perfuração do CBR reduz o rasgo e a falha por tensão.

• Risco de exposição UV:O PP/PET estabilizado garante uma maior tolerância durante a instalação em ambientes exteriores.

• Deformação sob carga:O alongamento elevado absorve o assentamento e reduz o stress estrutural.

Avisos de risco e medidas de mitigação

• A sobreposição insuficiente pode levar à intrusão de solo — utilize sobreposições de 30 a 45 cm.

• Evite o contacto direto entre os inertes; aplique uma camada de proteção de areia de 5 cm.

• Minimize a exposição à luz solar; instale até uma semana após a entrega.

• Selecione o tipo correto de geotêxtil que corresponda ao projeto hidráulico.

• Utilize equipamento mecânico de elevação para evitar rasgos nas extremidades do rolo.

Guia de Aquisição e Seleção

1. Defina o caudal de drenagem e o gradiente hidráulico necessários.

2. Determine o tipo de fibra (PP ou PET) com base no ambiente químico.

3. Avaliar a resistência à tração para suportar a tensão de instalação.

4. Verifique a compatibilidade do tamanho dos poros O95/O50 com a granulometria do solo do projeto.

5. Selecione a largura do rolo para reduzir as uniões e o trabalho de instalação.

6. Analisar os requisitos de estabilização UV.

7. Solicite os relatórios de testes ASTM/ISO e a documentação de garantia da qualidade.

8. Confirme os critérios de resistência à fluência e durabilidade a longo prazo.

Estudo de caso de engenharia

Drenagem de subleito de via rápida com elevada pluviosidade, Sudeste Asiático (2024)
Uma autoestrada expressa de 220 km sofreu com a acumulação severa de água e formação de sulcos devido à precipitação anual de 3000 mm. Foi instalado um geotêxtil de drenagem de 350 g/m² sob a camada de base. Após 12 meses, o caudal de água aumentou 42%, a profundidade dos sulcos diminuiu 28% e os intervalos de manutenção foram significativamente reduzidos.

Perguntas frequentes

1. Função primária?Drenagem e filtração.

2. Tecido plano ou não tecido?Tecido para maior resistência; não tecido para uma maior permeabilidade.

3. Resistência química?O PP/PET resiste aos ácidos e bases comuns.

4. Compatível com geomembranas?Sim, é muito utilizado como camada de drenagem/filtração.

5. Larguras de rolo disponíveis?2–6 m.

6. Vida útil típica?20 a 50 anos.

7. Pode substituir os filtros de cascalho?Em muitas aplicações, sim.

8. Testes críticos?Resistência à tracção, CBR, permeabilidade, tamanho dos poros.

9. Temperatura de instalação?Recomendado acima de –10°C.

10. Como reduzir o entupimento?Selecione o tamanho de poro adequado em relação à distribuição do solo.

Solicitar orçamento ou documentos técnicos

As equipas de engenharia podem solicitar especificações de produtos, relatórios de ensaios ou amostras de geotêxteis para drenagem, enviando os detalhes do projeto, incluindo o caudal necessário, o tipo de solo, a profundidade de instalação e a vida útil prevista.

Declaração do autor E-E-A-T

Este artigo foi elaborado por um consultor sénior de engenharia de geossintéticos com mais de 10 anos de experiência em I&D de geotêxteis, avaliação de qualidade e implementação de projetos em infraestruturas rodoviárias, de aterros sanitários, de mineração e de drenagem. Familiarizado com as normas ASTM e ISO para geotêxteis.
